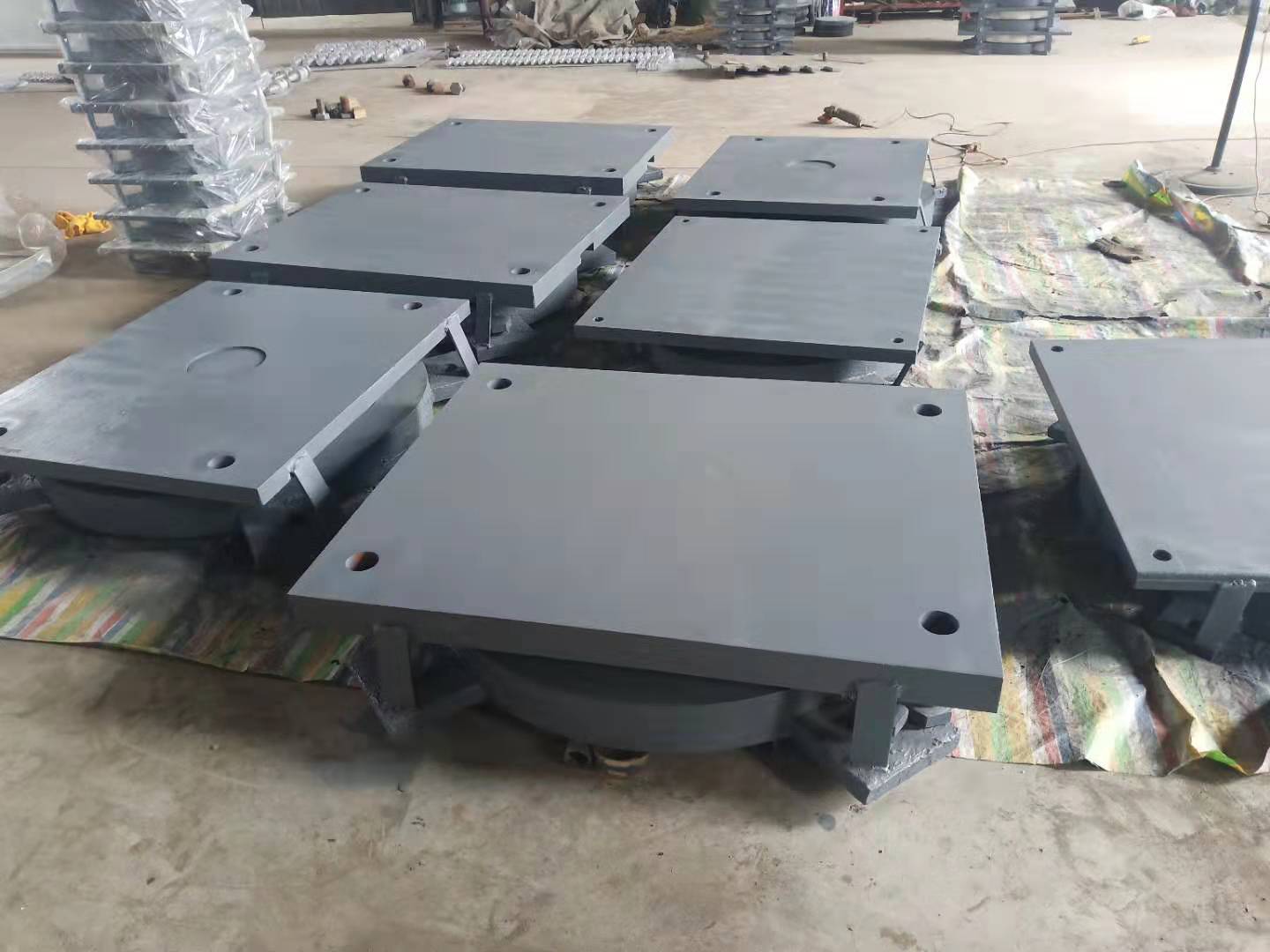

JPZ系列盆式支座技术性能

6.1 竖向承载力

淘彩票本系列支座根据设计需求， 竖向承载力分为 33 个等级：

0.4MN、 0.5MN、 0.6MN、 0.8MN、 1 .0MN、 1 .5MN、 2.0MN、 2.5MN、 3.0MN、 3.5MN、 4.0MN、5.0MN、 6.0MN、 7.0MN、 8.0MN、 9.0MN、 1 0.0MN、 1 2.5MN、 1 5.0MN、 1 7.5MN、 20.0MN、 22.5MN、25.0MN、 27.5MN、 30.0MN、 32.5MN、 35.0MN、 37.5MN、 40.0MN、 45.0MN、 50.0MN 、 55.0MN、60.0MN。

6.2 水平承载力

淘彩票固定型支座各向、 单向活动型支座非活动方向的设计水平承载力分三级：

JPZ(Ⅰ ) 型（普通型） ——设计水平承载力为支座竖向承载力的 1 0%；

JPZ(Ⅱ ) 型（抗震型） ——设计水平承载力为支座竖向承载力的 1 5%；

JPZ(Ⅲ) 型（抗震型） ——设计水平承载力为支座竖向承载力的 22.5%。

6.3 设计转角 θ（rad）

本系列支座设计转角不小于±0.02rad。

6.4 设计位移

淘彩票单向 活动型支座活动方向 横向放置时横桥向的位移量和双向活动型支座横桥向 的位移量为

±50mm；

淘彩票单向活动型支座的活动方向和双向活动型支座的顺桥向位移量分为±50mm， ±1 00mm， ±1 50mm，

淘彩票±200mm， ±250mm；

6.5 温度适用范围

淘彩票本系列支座温度适用范围常温型为-25℃～+60℃； 耐寒型为-40℃～+60℃。

6.6 摩擦系数 μ

本系列支座设计摩擦系数不大于 0.03。
